ലിഥിയം നിയോബേറ്റ് MZ മോഡുലേറ്ററിന്റെ റോഫ് ബയാസ് പോയിന്റ് കൺട്രോളർ ഓട്ടോമാറ്റിക് ബയസ് കൺട്രോൾ മൊഡ്യൂൾ
സവിശേഷത
ഒന്നിലധികം ബയസ് ഓപ്പറേറ്റിംഗ് മോഡുകൾ ലഭ്യമാണ് (ക്വാഡ്+↔ക്വാഡ്-, കുറഞ്ഞത്↔പരമാവധി)
സീരിയൽ കമ്മ്യൂണിക്കേഷൻ, പ്രോഗ്രാം ചെയ്ത ഓട്ടോമാറ്റിക് ഫൈൻ ട്യൂണിംഗ്, ലോക്കിംഗ് ബയസ് പോയിന്റുകൾ
ആന്തരിക ഘടക ബീമറുകൾ വിവിധ തരംഗദൈർഘ്യങ്ങളെ പിന്തുണയ്ക്കുന്നു.
മൊഡ്യൂൾ പാക്കേജ്, അഡാപ്റ്റർ പവർ സപ്ലൈ
അപേക്ഷ
ഒപ്റ്റിക്കൽ ഫൈബർ ആശയവിനിമയം
മൈക്രോവേവ് ഫോട്ടോൺ
പൾസ്ഡ് ലൈറ്റ് പ്രയോഗം
പ്രകടനം

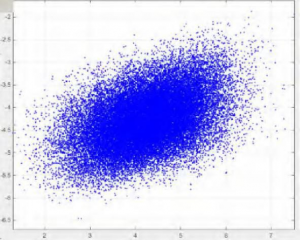

ചിത്രം 1. നക്ഷത്രസമൂഹം (കൺട്രോളർ ഇല്ലാതെ)
ചിത്രം 2. QPSK കോൺസ്റ്റലേഷൻ (കൺട്രോളറോടുകൂടി)

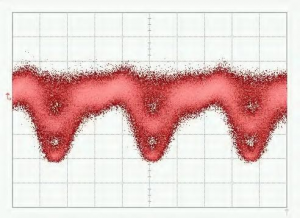

ചിത്രം 3. QPSK-ഐ പാറ്റേൺ
ചിത്രം 5. 16-QAM നക്ഷത്രസമൂഹ പാറ്റേൺ
ചിത്രം 4. QPSK സ്പെക്ട്രം
ചിത്രം 6. 16-QAM സ്പെക്ട്രം
സ്പെസിഫിക്കേഷനുകൾ
| Aവാദം | കുറഞ്ഞത് | സാധാരണ | പരമാവധി | യൂണിറ്റ് |
| ഒപ്റ്റിക്കൽ പാരാമീറ്റർ | ||||
| ഇൻപുട്ട് ഒപ്റ്റിക്കൽ പവർ 1* | 0 | 13 | dBm | |
| പ്രവർത്തന തരംഗദൈർഘ്യം 2* | 780 - अनिक्षा अनुक्षा - 780 | 1650 | nm | |
| ഒപ്റ്റിക്കൽ ഫൈബർ ഇന്റർഫേസ് | എഫ്‌സി/എപിസി | |||
| ഇലക്ട്രിക്കൽ പാരാമീറ്റർ | ||||
| ബയസ് വോൾട്ടേജ് | -10 - | 10 | V | |
| സ്വിച്ച് എക്‌സ്റ്റിൻഷൻ അനുപാതം 3* | 20 | 25 | 50 | dB |
| മോഡ്-ലോക്ക് ചെയ്ത മേഖല | പോസിറ്റീവോ നെഗറ്റീവോ | |||
| ലോക്ക് മോഡ് | ക്വാഡ്+ (ക്വാഡ്-) അല്ലെങ്കിൽകുറഞ്ഞത്(പരമാവധി) | |||
| മോഡുലേഷൻ ഡെപ്ത് (QUAD) | 1 | 2 | % | |
| മോഡുലേഷൻ ഡെപ്ത് (ശൂന്യം) | 0.1 | % | ||
| പൈലറ്റ് ഫ്രീക്വൻസി (QUAD) | 1K | Hz | ||
| പൈലറ്റ് ഫ്രീക്വൻസി (NULL) | 2K | Hz | ||
| പരമ്പരാഗത പാരാമീറ്റർ | ||||
| അളവുകൾ (നീളം)× വീതി× കനം) | 120×70×34 മി.മീ. | |||
| പ്രവർത്തന താപനില | 0 - 70℃ | |||
കുറിപ്പ്:
മോഡുലേറ്റർ ഔട്ട്‌പുട്ട് പരമാവധി ആയിരിക്കുമ്പോൾ മൊഡ്യൂളിലേക്കുള്ള പവർ റേഞ്ച് ഇൻപുട്ടിനെ 1* സൂചിപ്പിക്കുന്നു. ഉയർന്ന എക്‌സ്റ്റിൻഷൻ അനുപാതമുള്ള മോഡുലേറ്ററിന്റെ ലോ പോയിന്റ് നിയന്ത്രണത്തിന്, ഇൻപുട്ട് പവർ ഉചിതമായി വർദ്ധിപ്പിക്കണം; പ്രത്യേക പവർ ഇൻപുട്ട് ആവശ്യകതകളോടെ, നിങ്ങൾക്ക് ആന്തരിക കപ്ലറും ഡിറ്റക്ടർ ഗെയിൻ സൂചകങ്ങളും ക്രമീകരിക്കാൻ കഴിയും, ഓർഡറുകൾ നൽകുമ്പോൾ വിൽപ്പനയുമായി ബന്ധപ്പെടുക.
2* ഒരു ഓർഡർ നൽകുമ്പോൾ, പ്രവർത്തിക്കുന്ന തരംഗദൈർഘ്യം വ്യക്തമാക്കുക, അത് പ്രവർത്തിക്കുന്ന തരംഗദൈർഘ്യത്തിനനുസരിച്ച് ഒപ്റ്റിമൈസ് ചെയ്യേണ്ടതുണ്ട്.
3* സ്വിച്ചിംഗ് എക്‌സ്റ്റിൻഷൻ അനുപാതം മോഡുലേറ്ററിന്റെ സ്വിച്ചിംഗ് എക്‌സ്റ്റിൻഷൻ അനുപാത നിലയെയും ആശ്രയിച്ചിരിക്കുന്നു.
ഡ്രോയിംഗ് വലുപ്പം (മില്ലീമീറ്റർ)
ഓർഡർ വിവരങ്ങൾ
*നിങ്ങൾക്ക് എന്തെങ്കിലും പ്രത്യേക ആവശ്യകതകൾ ഉണ്ടെങ്കിൽ, ദയവായി ഞങ്ങളുടെ സെയിൽസ് സ്റ്റാഫുമായി ബന്ധപ്പെടുക.
| ആർ‌ഒ‌എഫ് | എബിസി | മോഡുലേറ്റർ തരം | XX | XX | XX |
| ഓട്ടോമാറ്റിക് ബയസ് പോയിന്റ് നിയന്ത്രണ മൊഡ്യൂൾ | MZ---M-സമോഡുലേറ്റർ | പ്രവർത്തിക്കുന്ന തരംഗദൈർഘ്യം: 15---1550nm 13---1310nm 10---1064 എൻഎം 08---850nm 07---780nm (നാനാമിക്സ്) | ഫൈബർ തരം: S-- സിംഗിൾ മോഡ് ഒപ്റ്റിക്കൽ ഫൈബർ പി - ധ്രുവീകരണം നിലനിർത്തുന്ന ഫൈബർ | ഒപ്റ്റിക്കൽ ഫൈബർ ഇന്റർഫേസ്: FA—എഫ്‌സി/എപിസി എഫ്‌പി---എഫ്‌സി/യുപിസി |
ഉപയോക്തൃ ഇന്റർഫേസ്
| ഗ്രൂപ്പ് | പ്രവർത്തനം | വിശദീകരണം |
| റീസെറ്റ് | ജമ്പർ ഇട്ട് 1 സെക്കൻഡിനു ശേഷം പുറത്തെടുക്കുക. | കൺട്രോളർ പുനഃസജ്ജമാക്കുക |
| പവർ | ബയസ് കൺട്രോളറിനുള്ള പവർ സ്രോതസ്സ് | V- വൈദ്യുതി വിതരണത്തിന്റെ നെഗറ്റീവ് ഇലക്ട്രോഡിനെ ബന്ധിപ്പിക്കുന്നു |
| പവർ സപ്ലൈയുടെ പോസിറ്റീവ് ഇലക്ട്രോഡിനെ V+ ബന്ധിപ്പിക്കുന്നു. | ||
| മധ്യഭാഗത്തെ പോർട്ട് ഗ്രൗണ്ട് ഇലക്ട്രോഡുമായി ബന്ധിപ്പിക്കുന്നു. | ||
| പോളാർ1 | PLRI: ജമ്പർ തിരുകുക അല്ലെങ്കിൽ പുറത്തെടുക്കുക | ജമ്പർ ഇല്ല: നൾ മോഡ്; ജമ്പറിനൊപ്പം: പീക്ക് മോഡ് |
| PLRQ: ജമ്പർ തിരുകുക അല്ലെങ്കിൽ പുറത്തെടുക്കുക | ജമ്പർ ഇല്ല: നൾ മോഡ്; ജമ്പറിനൊപ്പം: പീക്ക് മോഡ് | |
| PLRP: ജമ്പർ തിരുകുക അല്ലെങ്കിൽ പുറത്തെടുക്കുക | ജമ്പർ ഇല്ല: Q+ മോഡ്; ജമ്പറിനൊപ്പം: Q- മോഡ് | |
| എൽഇഡി | നിരന്തരം | സ്ഥിരതയുള്ള അവസ്ഥയിൽ പ്രവർത്തിക്കുന്നു |
| ഓരോ 0.2 സെക്കൻഡിലും ഓൺ-ഓഫ് അല്ലെങ്കിൽ ഓഫ്-ഓൺ | ഡാറ്റ പ്രോസസ്സ് ചെയ്യുകയും നിയന്ത്രണ പോയിന്റിനായി തിരയുകയും ചെയ്യുന്നു | |
| ഓരോ 1 സെക്കൻഡിലും ഓൺ-ഓഫ് അല്ലെങ്കിൽ ഓഫ്-ഓൺ | ഇൻപുട്ട് ഒപ്റ്റിക്കൽ പവർ വളരെ ദുർബലമാണ് | |
| ഓരോ 3 സെക്കൻഡിലും ഓൺ-ഓഫ് അല്ലെങ്കിൽ ഓഫ്-ഓൺ | ഇൻപുട്ട് ഒപ്റ്റിക്കൽ പവർ വളരെ ശക്തമാണ് | |
| പി.ഡി.2 | ഫോട്ടോഡയോഡുമായി ബന്ധിപ്പിക്കുക | PD പോർട്ട് ഫോട്ടോഡയോഡിന്റെ കാഥോഡിനെ ബന്ധിപ്പിക്കുന്നു. |
| GND പോർട്ട് ഫോട്ടോഡയോഡിന്റെ ആനോഡിനെ ബന്ധിപ്പിക്കുന്നു. | ||
| ബയസ് വോൾട്ടേജുകൾ | ഇൻ, ഐപി: ഐ ആമിനുള്ള ബയസ് വോൾട്ടേജ് | Ip: പോസിറ്റീവ് വശം; ഇതിൽ: നെഗറ്റീവ് വശം അല്ലെങ്കിൽ ഗ്രൗണ്ട് |
| Qn, Qp: Q ഭുജത്തിനായുള്ള ബയസ് വോൾട്ടേജ് | Qp: പോസിറ്റീവ് വശം; Qn: നെഗറ്റീവ് വശം അല്ലെങ്കിൽ ഗ്രൗണ്ട് | |
| പിഎൻ, പിപി: പി ഭുജത്തിനായുള്ള ബയസ് വോൾട്ടേജ് | പേജ്: പോസിറ്റീവ് വശം; പേജ്: നെഗറ്റീവ് വശം അല്ലെങ്കിൽ ഗ്രൗണ്ട് | |
| യുആർടി | UART വഴി കൺട്രോളർ പ്രവർത്തിപ്പിക്കുക | 3.3: 3.3V റഫറൻസ് വോൾട്ടേജ് |
| GND: ഗ്രൗണ്ട് | ||
| RX: കൺട്രോളറിന്റെ റിസീവ് | ||
| TX: കൺട്രോളറിന്റെ ട്രാൻസ്മിറ്റ് |
1 പോളാർ സിസ്റ്റം RF സിഗ്നലിനെ ആശ്രയിച്ചിരിക്കുന്നു. സിസ്റ്റത്തിൽ RF സിഗ്നൽ ഇല്ലാത്തപ്പോൾ, പോളാർ പോസിറ്റീവ് ആയിരിക്കണം. RF സിഗ്നലിന് ഒരു നിശ്ചിത ലെവലിൽ കൂടുതൽ ആംപ്ലിറ്റ്യൂഡ് ഉള്ളപ്പോൾ, പോളാർ പോസിറ്റീവിൽ നിന്ന് നെഗറ്റീവിലേക്ക് മാറും. ഈ സമയത്ത്, നൾ പോയിന്റും പീക്ക് പോയിന്റും പരസ്പരം മാറും. Q+ പോയിന്റും Q- പോയിന്റും പരസ്പരം മാറും. പോളാർ സ്വിച്ച് ഉപയോക്താവിനെ പോളാർ മാറ്റാൻ പ്രാപ്തമാക്കുന്നു.
ഓപ്പറേഷൻ പോയിന്റുകൾ മാറ്റാതെ നേരിട്ട്.
2കൺട്രോളർ ഫോട്ടോഡയോഡ് ഉപയോഗിക്കുന്നതിനോ മോഡുലേറ്റർ ഫോട്ടോഡയോഡ് ഉപയോഗിക്കുന്നതിനോ ഇടയിൽ ഒരു ചോയ്‌സ് മാത്രമേ തിരഞ്ഞെടുക്കാവൂ. ലാബ് പരീക്ഷണങ്ങൾക്ക് കൺട്രോളർ ഫോട്ടോഡയോഡ് ഉപയോഗിക്കാൻ രണ്ട് കാരണങ്ങളാൽ ശുപാർശ ചെയ്യുന്നു. ഒന്നാമതായി, കൺട്രോളർ ഫോട്ടോഡയോഡിന് ഗുണങ്ങൾ ഉറപ്പാക്കിയിട്ടുണ്ട്. രണ്ടാമതായി, ഇൻപുട്ട് പ്രകാശ തീവ്രത ക്രമീകരിക്കാൻ എളുപ്പമാണ്. മോഡുലേറ്ററിന്റെ ആന്തരിക ഫോട്ടോഡയോഡ് ഉപയോഗിക്കുകയാണെങ്കിൽ, ഫോട്ടോഡയോഡിന്റെ ഔട്ട്‌പുട്ട് കറന്റ് ഇൻപുട്ട് പവറിന് കർശനമായി ആനുപാതികമാണെന്ന് ഉറപ്പാക്കുക.
