റോഫ് ഇലക്ട്രോ-ഒപ്റ്റിക് മോഡുലേറ്റർ 1550nm LiNbO3 തീവ്രത മോഡുലേറ്റർ 50G
സവിശേഷത
* കുറഞ്ഞ ഉൾപ്പെടുത്തൽ നഷ്ടം
* ഉയർന്ന ബാൻഡ്‌വിഡ്ത്ത്
* കുറഞ്ഞ ഹാഫ്-വേവ് വോൾട്ടേജ്
* ഇഷ്ടാനുസൃതമാക്കൽ ഓപ്ഷൻ
അപേക്ഷ
⚫ ROF സിസ്റ്റങ്ങൾ
⚫ ക്വാണ്ടം കീ വിതരണം
⚫ ലേസർ സെൻസിംഗ് സിസ്റ്റങ്ങൾ
⚫ സൈഡ്-ബാൻഡ് മോഡുലേഷൻ
| റോഫ്-AM സീരീസ് | റോഫ്-രാവിലെ-07 | റോഫ്-രാവിലെ-08 | റോഫ്-രാവിലെ-10 | റോഫ്-രാവിലെ-13 | റോഫ്-രാവിലെ-15 | |||
| പ്രവർത്തന തരംഗദൈർഘ്യം | 780nm | 850nm | 1064nm (നാം) | 1310nm | 1550nm (നാനാമീറ്റർ) | |||
| ബാൻഡ്‌വിഡ്ത്ത് | 10 ജിഗാഹെട്സ് | 10 ജിഗാഹെട്സ് | 10/20 закульныйജിഗാഹെട്സ് | 2.5 ജിഗാഹെട്സ് | 50ജിഗാഹെട്സ് | 10 ജിഗാഹെട്സ് | 20 ജിഗാഹെട്സ് | 40 ജിഗാഹെട്സ് |
| ഉൾപ്പെടുത്തൽ നഷ്ടം | 5dB താപനില | 5dB താപനില | ＜5ഡിബി | ＜5ഡിബി | ＜4ഡിബി | |||
| വംശനാശ അനുപാതം @DC | ＞: ＞ മിനിമലിസ്റ്റ് ＞20dB | ＞: ＞ മിനിമലിസ്റ്റ് ＞20dB | ＞: ＞ മിനിമലിസ്റ്റ് ＞20dB | ＞: ＞ മിനിമലിസ്റ്റ് ＞20dB | ＞: ＞ മിനിമലിസ്റ്റ് ＞20dB | |||
| VΠ @RF (1KHz) | 3 വി | 3 വി | 4 വി | <3.5വി | ＜6V | <5 വി | ||
| VΠ @പക്ഷപാതം | ＜3.5V | ＜3.5V | <5 വി | <5 വി | <8വി | <7വി | ||
ഓർഡർ വിവരങ്ങൾ
| റോഫ് | AM | XX | എക്സ്എക്സ്ജി | XX | XX | XX |
| തരം: AM--- തീവ്രത മോഡുലേറ്റർ | തരംഗദൈർഘ്യം: 07---780nm 08---850nm 10---1060nm 13---1310nm 15---1550nm | ബാൻഡ്‌വിഡ്ത്ത്: 10GHz 20 ജിഗാഹെട്സ് 40 ജിഗാഹെട്സ് 50 ജിഗാഹെട്സ്
| മോണിറ്റർ PD:PD---PD ഉപയോഗിച്ച് 00 --- പിഡി ഇല്ല | ഇൻ-ഔട്ട് ഫൈബർ തരം: PP---PM/PM
| ഒപ്റ്റിക്കൽ കണക്റ്റർ: FA---FC/APC എഫ്‌പി---എഫ്‌സി/പിസി SP---ഇഷ്ടാനുസൃതമാക്കൽ |
ആർ-എഎം-15-50ജി
വാവലുത് 1550nm 50GHz തീവ്രത മോഡുലേറ്റർ
| പാരാമീറ്റർ | ചിഹ്നം | കുറഞ്ഞത് | ടൈപ്പ് ചെയ്യുക | പരമാവധി | യൂണിറ്റ് | ||||
| ഒപ്റ്റിക്കൽ പാരാമീറ്ററുകൾ | |||||||||
| പ്രവർത്തന തരംഗദൈർഘ്യം | l | 1530 | 1550 | 1565 | nm | ||||
| ഉൾപ്പെടുത്തൽ നഷ്ടം | IL | 4 | 5 | dB | |||||
| ഒപ്റ്റിക്കൽ റിട്ടേൺ നഷ്ടം | ഒആർഎൽ | -45 | dB | ||||||
| സ്വിച്ച് എക്‌സ്റ്റിൻഷൻ അനുപാതം @DC | ഇ.ആർ.@ഡി.സി. | 20 | 23 | 45 | dB | ||||
| ചലനാത്മക വംശനാശ അനുപാതം | ഡെർ | 13 | dB | ||||||
| ഒപ്റ്റിക്കൽ ഫൈബർ | ഇൻപുട്ട്തുറമുഖം | പാണ്ട പിഎം ഫുജികുറ എസ്എം | |||||||
| ഔട്ട്പുട്ട് പോർട്ട് | പാണ്ട പിഎം ഫുജികുറ എസ്എം | ||||||||
| ഒപ്റ്റിക്കൽ ഫൈബർ ഇന്റർഫേസ് | FC/PC、FC/APC അല്ലെങ്കിൽ വ്യക്തമാക്കേണ്ട ഉപയോക്താവ് | ||||||||
| ഇലക്ട്രിക്കൽ പാരാമീറ്ററുകൾ | |||||||||
| പ്രവർത്തന ബാൻഡ്‌വിഡ്ത്ത്(**)-3dB) | S21 | 35 | 40 | ജിഗാഹെട്സ് | |||||
| ഹാഫ്-വേവ് വോൾട്ടേജ് Vpi | RF | @50KHz... |
| 5 | 6 | V | |||
| പക്ഷപാതം | @പക്ഷപാതം |
| 7 | 8 | V | ||||
| വൈദ്യുതി റിട്ടേൺ നഷ്ടം | S11 | -12 - | -10 - | dB | |||||
| ഇൻപുട്ട് ഇം‌പെഡൻസ് | RF | ZRF | 50 | W | |||||
| പക്ഷപാതം | Zപക്ഷപാതം | 1M | W | ||||||
| ഇലക്ട്രിക്കൽ ഇന്റർഫേസ് | V(എഫ്) | ||||||||
പരിധി വ്യവസ്ഥകൾ
| പാരാമീറ്റർ | ചിഹ്നം | യൂണിറ്റ് | കുറഞ്ഞത് | ടൈപ്പ് ചെയ്യുക | പരമാവധി |
| ഇൻപുട്ട് ഒപ്റ്റിക്കൽ പവർ | Pപരമാവധിയിൽ | dBm | 20 | ||
| ഇൻപുട്ട് ആർഎഫ് പവർ | dBm | 28 | |||
| ബയസ് വോൾട്ടേജ് | വിബിയാസ് | V | -15 | 15 | |
| പ്രവർത്തന താപനില | മുകളിൽ | ℃ | -10 - | 60 | |
| സംഭരണ താപനില | ടിഎസ്ടി | ℃ | -40 (40) | 85 | |
| ഈർപ്പം | RH | % | 5 | 90 |

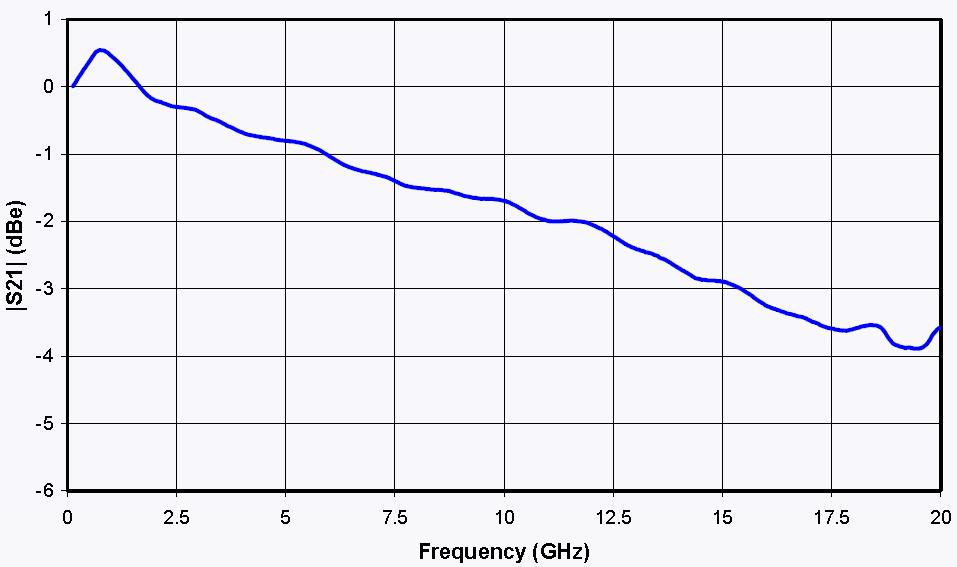

എസ്21 കർവ്
&S11 കർവ്
S21&s11 വളവുകൾ
മെക്കാനിക്കൽ ഡയഗ്രം
| തുറമുഖം | ചിഹ്നം | കുറിപ്പ് |
| ൽ | ഒപ്റ്റിക്കൽ ഇൻപുട്ട് പോർട്ട് | PM ഫൈബർ (125μm/250μm) |
| പുറത്ത് | ഒപ്റ്റിക്കൽ ഔട്ട്പുട്ട് പോർട്ട് | PM, SMF ഓപ്ഷൻ |
| RF | ആർഎഫ് ഇൻപുട്ട് പോർട്ട് | എസ്എംഎ(എഫ്) |
| പക്ഷപാതം | ബയസ് കൺട്രോൾ പോർട്ട് | 1,2 ബയസ്, 34-N/C |
